Signaling Protocol Converter

معرفی محصول :

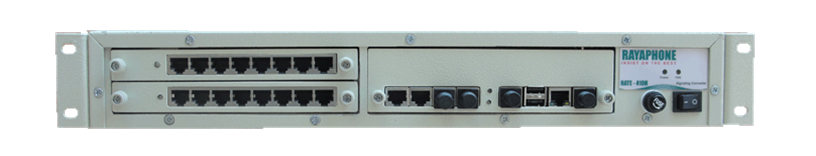

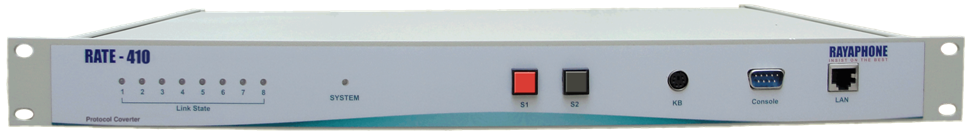

RATE – 410  یک سیستم پیشرفته جهت تبدیل پروتکل های سیگنالینگ به یکدیگر در شبکه مخابراتی میباشد. این محصول برای تسهیل برقراری ارتباط میان شبکه ها و سیستمهای مخابراتی ناهمخوان طراحی شده و دارای کاربردهای وسیعی هم در سطح شبکه مخابراتی کشور و استانها و هم در سطح سازمانها و شرکتها میباشد.
شرکت رایافون با استفاده از تجربه طولانی و تخصص خود در زمینه سیگنالینگ های مخابراتی، محصولی را ارائه کرده است که با پشتیبانی از کلیه پروتکلهای سیگنالینگ رایج اعم از in-band  و out-of-band ارتباطی ساده و بی دردسر را فراهم ساخته و بسیاری از معضلات شبکه مخابراتی را حل میکند.
امروزه پروتکلهای مخابراتی مختلفی در سطح جهان وجود دارد. درون شبکه مخابرات یک کشور ممکن است تا شش یا هفت پروتکل سیگنالینگ متفاوت وجود داشته باشد. برخی از این پروتکلها عبارتند از:
SS7 / PRI / CAS / V5.1 / V5.2 / R1 / R2 / MFC / DTMF / SIP
دستگاه RATE – 410  موانع موجود بر سر راه اتصال سیستمهای مخابراتی به یکدیگر را از بین برده و امکان برقراری ارتباط و مبادله اطلاعات بین هر شبکه ای را فراهم میسازد. این وسیله با حل مشکل عدم تطابق سیستمها با یکدیگر و برطرف کردن نیاز جایگزینی تجهیزات، باعث صرفه جویی قابل توجهی در هزینه های اپراتورهای مخابراتی و نیز سازمانها میشود.

برخی کاربرد ها :

RATE – 410  با داشتن 36  لینک E1 و پشتیبانی همزمان از پروتکلهای مختلف دارای کاربردهای فراوانی در شبکه های مخابراتی میباشد. این دستگاه براحتی قابل تنظیم و پیکربندی برای  کاربردهای مختلف میباشد
در نوع مبدل SS7 / PRI و SS7 / CAS میتوان علاوه بر حل مشکل کمبود امکانات No.7 در مراکز، سیستمهای دارای سیگنالینگ قدیمی را به سیستمهای جدیدتر متصل نمود.

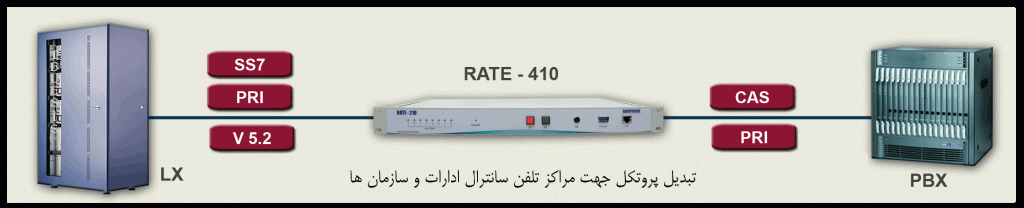

مبدل CAS / PRI برای سازمانهایی که قصد دارند مراکز قدیمی خود را با سیگنالینگ PRI به شبکه مخابراتی و یا به مراکز IP-PBX و سیستمهای VoIP متصل نمایند بسیار کارگشا میباشد.
یکی از کاربردهای مهم این محصول، استفاده از آن به عنوان یک سوئیچ ترانزیت برای مسیریابی مکالمات بین چندین سیستم با پروتکل های مختلف یا یکسان میباشد. قابلیت متمرکز کنندگی (concentration) این محصول برای حل مشکل کمبود لینک در شبکه مخابراتی قابل استفاده میباشد.
همچنین این دستگاه میتواند جهت تصحیح اطلاعات Caller-ID در شبکه بکار گرفته شود و بدین ترتیب میتوان از این جهت به شبکه نظم بخشید و شماره مخاطب طوری برای مشترک نمایش داده شود که امکان Redial کردن آن وجود داشته باشد.

 کاربرد در توسعه شبکه دسترسی(Access Network)

امروزه اپراتورهای مخابراتی توجه ویژه به توسعه شبکه دسترسی دارند.
این امر به دلایل مختلف از جمله کاهش هزینه های مدیریت و نگهداری سیستمها و نیز ارائه سرویس مناسب و یکسان به همه مشترکین میباشد. همچنین با تبدیل مراکز کم ظرفیت از سوئیچ مستقل به سیستم Access میتوان بسیاری از نیازها و الزامات امنیتی (LI) و نیز Hot Billing و Prepaid و IN را برای این سیستمها برآورده ساخت.
پروتکل V5.2 بصورت گسترده در شبکه دسترسی استفاده میشود. متاسفانه برخی سیستمهای سوئیچ موجود در شبکه مخابرات امکان سازگاری و کار با این پروتکل را ندارند و هزینه های هنگفتی باید صرف جایگزین کردن آنها با سیستمهای جدیدتر بشود.
دستگاه RATE – 410  با توجه به دارا بودن تکنولوژی بالای نرم افزاری و سخت افزاری، میتواند ضمن دریافت سیگنالینگ SS7  یا CAS و یا PRI از چندین دستگاه از این سیستمها و تبدیل آن به سیگنالینگ استاندارد V5.2-AN این مشکل را برطرف سازد. بدین ترتیب کلیه عملیات شارژینگ و مدیریت مشترکین به مرکز بالادست (Host) منتقل میشود
کاربرد مهم دیگر این محصول، استفاده از آن در افزایش تعداد
 V5-ID مراکز Host میباشد که بدین ترتیب مشکل کمبود امکانات در توسعه شبکه دسترسی را برطرف میسازد.

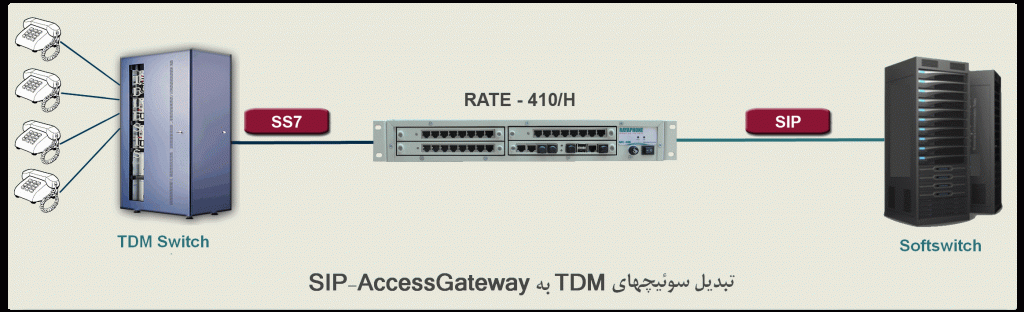

برخي كاربردهاي RATE – 410

مشخصات فني RATE – 41

اینترفیس :

داراي هشت لينك E1در مدل RATE-410 قابل توسعه تا 52لينك E1در مدل RATE-410H پورت شبكه اترنت 10/100 Mbpsجهت مديريت و ارتباط با سيستم پورت سريال RS-232جهت كنسول

پروتکلهای سیگنالینگ

SS7 PRI / QSIG V5.1 / V5.2 CAS R1 / R2 / MFC / DTMF / FSK SIP / RTP

سخت افزار و نرم افزار RATE – 410

پردازنده صنعتي با سرعت حداقل 800 MHz قابليت پردازش سيگنال ديجيتال DSP circuit switching وpacket switching قابليت عدم بكار گيري قطعات متحرك مكانيكي و فن در پردازنده نشانگر وضعيت لينك ها سوئيچينگ بين تماسها بصورت non-blocking سيستم عامل Real-Time با قابليت اطمينان بالا استفاده از پروتكلهاي امن براي ارتباط شبكه كاملا stand-alone و عدم نياز به هرگونه تجهيزات اضافه نظير سرور UPS

تغذیه

توجه : فعال بودن هر یک از مشخصات و قابلیت های سیستم ، بستگی سفارش مشتری دارد .
