RAYASHARK –  Telecom Protocol Analyzer

معرفی محصول :

پيچيدگي و تنوع تجهيزات مخابراتي و نيز معرفي پروتکل هاي ارتباطي مختلف براي اين تجهيزات، باعث شده است که مسئله سازگاري تجهيزات هنگام کار با يکديگر (Interoperability)از اهميت زيادي برخوردار شود. بررسي اين سازگاري از نظر پروتکل سيگنالينگ و مشخص کردن جزئيات آن هنگام بروز اشکال در ارتباط بين دو سيستم، به تجهيزات سخت افزاري و نرم افزاري ويژه اي به نام پروتکل آنالايزر نياز دارد. اين دستگاه کمک موثري در يافتن و رفع مشکلات سيگنالينگي بين سيستم هاي مختلف مخابراتي مي باشد. همچنين مشاهده و بررسي اطلاعات مبادله شده بين دو سيستم در حال کار، براي کسب تجربه و درک صحيح از پروتکل هاي مخابراتي توسط کارشناسان و مهندسين مربوطه بسيار فايده بخش مي باشد.
يکي از مشکلاتي که در اين زمينه در کشور احساس مي شود عبارتست از عدم وجود يک محصول قوي و کامل و همچنين هزينه نسبتاً بالاي اين دستگاه ها که باعث عدم امکان استفاده گسترده از آن در تمامي مراکز و توسط همه کارشناسان مي شود.

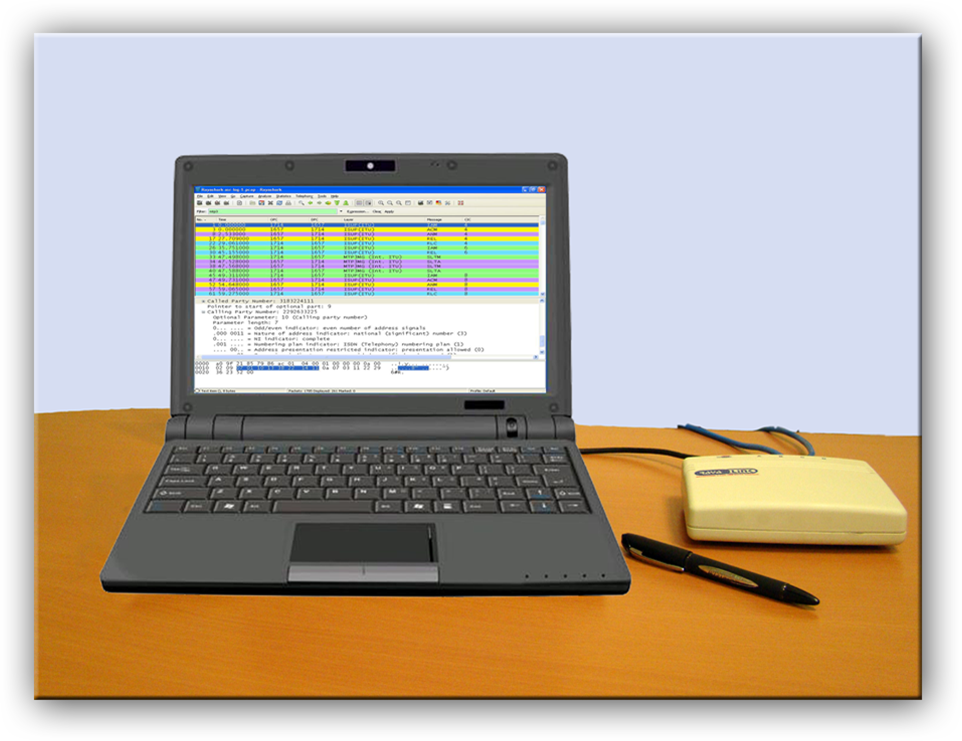

شرکت رايافون در راستاي حل مشکلات فوق الذکر اقدام به توليد و بومي سازي پروتکل آنالايزري با مشخصات منحصر به فرد نموده است . اين دستگاه علاوه بر هزينه کم، داراي قابليت هاي بالايي مي باشد که نيازهاي صنعت مخابرات کشور را به خصوص در دوره فراگير شدن پروتکل هاي  V5.2 ، No.7  و GSM  و حرکت به سمتIN  و NGN  و شبکه هاي مبتني بر VoIP ، به خوبي پوشش مي دهد. اين محصول که RAYASHARK نام دارد، در ابعاد و وزن بسيار کم و به صورت کاملاً قابل حمل طراحي شده و با اتصال به پورت USB کامپيوتر شخصي يا نوت بوک قابل استفاده مي باشد.

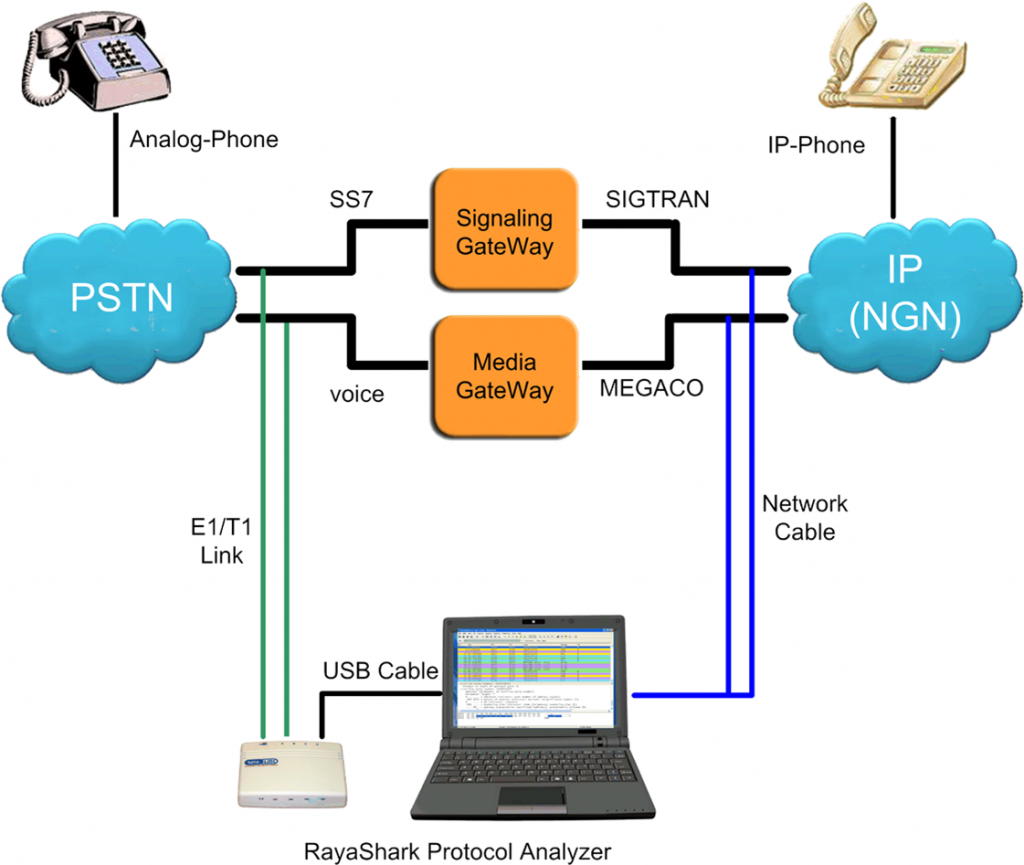

از نظر نرم افزاري، اين محصول بر مبناي رايج ترين و معروف ترين نرم افزار آنالايزر مورد استفاده در دنيا ايجاد شده است و قادر است محدوده وسيعي از پروتکل هاي مختلف مورد استفاده در تجهيزات و سيستم هاي مخابراتي و کامپيوتري را پردازش نمايد. يکي از مهمترين ويژگي هاي RAYASHARK قابليت ذخيره و آناليز چندين پروتکل به صورت همزمان مي باشد. اين ويژگي باعث مي شود که براحتي بتوان سيگنالينگ مکالمات را هنگام عبور روي لينک هايي با پروتکل هاي مختلف و يا هنگام عبور از شبکه PSTN به شبکه VoIP بررسي نمود. همچنين عملکرد مبدل هاي پروتکلي (Protocol Converter) را به وسيله اين قابليت مي توان مشاهده و آناليز نمود.

مشخصات و ویژگی های سخت افزاری

• قابل اتصال به اینترفیس هاي مختلف
• ینترفیس USB 2.0 با ابعاد و وزن بسیار کم (RAYA-LINK)
• اینترفیس هاي PCI در ظرفیت هاي مختلف
• انطباق کامل با کلیه استانداردهاي مرتبط
• قابلیت شنیدن صداي کانال ها از طریق بلندگوي کامپیوتر
• امکان اتصال به دو لینک E1 با قابلیت HSL (قابل توسعه به دلخواه)
• مکان اتصال همزمان به چند لینک با پروتکل هاي مختلف
• عدم تداخل و بارگذاري روي لینک ها (Non-Intrusiv)

امکانات نرم افزار

• مبتنی بر پرکاربردترین و معروفترین نرم افزار آنالایزر در حال استفاده در دنیا
• محیط نرم افزاري کاملاً گرافیکی و User-Friendly
• نمایش Online اطلاعات پروتکلی در سه قسمت شامل لیست کـلـی ، جزئیات فیلدها و Hex Dump
• داراي فیلتر هاي بسیار قوي جهت تمرکز کامل روي اطلاعات مورد نظر
• امکان تعیین فیلد هاي موردنظر جهت نمایش
• امکان تعیین رنگ خاص براي هر نوع Packet
• ذخیره و بازیابی اطلاعات در فایل با فرمت هاي متنوع
• امکان اتصال همزمان به اینترفیس هاي E1 و LAN
• قابلیت آنالیز و نمایش همزمان چندین پروتکل مختلف
• امکان شنیدن صداي کانال ها از طریق بلندگوي کامپیوتر
• امکان نمایش خطاهاي لینک (… , FAS , CRC , LOS)
• امکان جمع آوري و نمایش همزمان چندین پروتکل از اینـتـرفـیـس هـاي مختلف

پروتکل ها

قابلیت اندازه گیري و نمایش خطاي بیت کانال (BERT)
RAYASHARK قادر به آنالیز بیش از یکهزار پروتکل و فرمت مختلف می باشد.
برخی از آن ها عبارتند از :

SS7 : MTP – ISUP – SCCP – TCAP
V5 : V5.1 – V5.2 – (LAPV5 – PSTN – LC – Control – BCC , …)
… , ISDN : LAPD – Q.921 – Q.931 – Q.932 – BICC
… , IN : INAP – DAP – LDAP – CAP – CAMEL
… , GSM : MAP – LLC – BSSAP – BSSMAP – DTAP – SMS – RP – Um
… , GPRS : BSSAP+ – BSSGP – GTP – NS – LLC
… , VoIP : SIP – SIPT – RTP – SRTP – H.323 – MEGACO
… , SIGTRAN : SCTP – IUA – V5UA – SUA – M2UA – M2PA – M3UA – DUA

توجه : فعال بودن هر یک از مشخصات و قابلیتهاي سیستم، بستگی به سفارش مشتري دارد
